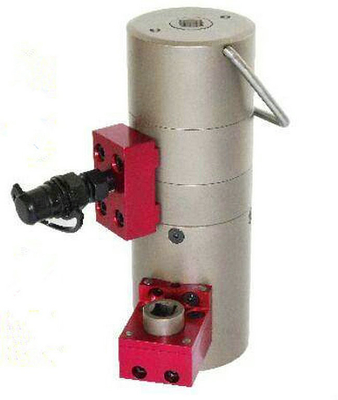

Hydraulischer Bolzen-Multi-inszenierte Spannzylinder-Art Mitgliedstaat, Max Pressure 1500Bar
Produkt-Memorandum
Mehrstufenbolzen-Spannzylinderart Mitgliedstaat für Bolzenqualität 10,9, verfügbarer Standard von M16 (5/8") bis zu M110 (4 1/4").
. Bolzenqualitäten 5,6, 6,8, 8,8 oder 12,9
. weitere technische Daten
. spezielle kundengebundene Entwürfe
. eine kostenlose technische Beratung
Der weglaufende Prozess
Der Bolzenspannzylinder wird auf den Bolzen mittels einen Handdrehmomentschlüssel oder einen Batterienussläufer verlegt.
Der berechnete Druck wird durch eine ITH-Hochdruckpumpe erzeugt. Dieses schafft eine freie Verlängerung der Drehung und der Reibung des Bolzens. Der hydrostatische Druck an der Pumpe ist direkt zur Vorspannungskraft des Bolzenspannzylinders proportional, der am Bolzen angewendet wird.
Wenn der Druck erzielt worden ist, wird die Nuss unten mittels einen Handdrehmomentschlüssel für kontrollierten Drehmomentertrag festgezogen.
Vorteile der Anwendung von Bolzen-Spannzylindern
Im herkömmlichen System (Drehmomentwertmethode) wird die Vorspannungskraft durch einen Befestigungsprozeß aufgewendet, der Drehungs- und Reibungsdrücke an der Nuss und am Bolzen zeigt, indem es zusammen sie torqueing. Während dieses Prozesses muss das torqueing Werkzeug gegen zu Moment der Fadenneigung und die Reibung am Faden auf beiden laydown Oberflächen arbeiten.
Am zusammenbauenden Prozess die Fadenreibung, die Hauptreibung und Moment der Fadenneigung ganz zusammen kommen. Der Faden und der Moment der Fadenneigung können einen Wert von 90% des abschließenden Drehmomentwertes haben.
Die Last der Versammlung vor zeigt eine hohe Abweichung, die auf der Abweichung der Reibwerte des Fadens und unter dem Kopf des Volts basiert. Der Reibwert durch Reibungsklasse B zeigt eine Abweichung von 0,08 bis 0,16, durch diese Wert, den die Vorspannungskraft von ungefähr 100% abweichen kann.
Unser technischer Rat
Ein ganzer Systemlieferant seiend werden wir nicht zu einer spezifischen weglaufenden Methode bestimmt - deshalb beraten wir Sie objektiv und bieten die beste technische und kosteneffektive Lösung an
Freie Beratung
Treten Sie mit uns auf allen möglichen Fragen betreffend Ihre Bolzenverbindung oder für irgendwelche Fachfragen in Verbindung. Wir beraten Sie kostenlos und bieten eine unverbindliche Besichtigung vor Ort an.
Multi-inszenierte Bolzen-Spannzylinderart Mitgliedstaat: Entsprechende Ausrüstung
Hydraulische Ausrüstung: Hochdruckschläuche | Koppelungen | Nippel | Kopplungsverteiler | Prüfmanometer.
Elektrische, pneumatische, manuelle und batteriebetriebene Hochdruckhydraulikpumpe-Reihe
Technische Parameter als Referenz
Art |
Threadsize | Vorspannung forco | Anschlag | ||
Zoll | Metrisch | Kn | Tonne | Millimeter | |
MS24 | 7/8' ‚ | M24 | 322 | 32 | 8 |
MS27 | 1' ‚ | M27 | 380 | 38 | 8 |
MS30 | 1 1/8' ‚ | M30 | 458 | 45 | 8 |
MS33 | 1 1/4' ‚ | M33 | 567 | 56 | 8 |
MS36 | 1 3/8' ‚ | M36 | 666 | 66 | 8 |
MS39 | 1 1/2' ‚ | M39 | 800 | 80 | 10 |
MS42 | 1 5/8' ‚ | M42 | 924 | 92 | 10 |
MS45 | 1 3/4' ‚ | M45 | 1080 | 108 | 10 |
MS48 | 1 7/8' ‚ | M48 | 1221 | 122 | 10 |
MS52 | 2' ‚ | M52 | 1450 | 145 | 15 |
MS56 | 2 1/4' ‚ | M56 | 1682 | 168 | 15 |
MS60 | 2 3/8' ‚ | M60 | 1966 | 196 | 15 |
MS64 | 2 1/2' ‚ | M64 | 2213 | 221 | 15 |
MS68 | 2 3/4' ‚ | M68 | 2548 | 258 | 15 |
MS72 | 3' ‚ | M72 | 2856 | 285 | 15 |
MS80 | 3 1/4' ‚ | M80 | 3527 | 353 | 15 |
MS90 | 3 1/2' ‚ | M90 | 4464 | 446 | 15 |
MS100 | 4' ‚ | M100 | 5510 | 551 | 15 |
MS110 | 4 1/4' ‚ | M110 | 6668 | 667 | 15 |
