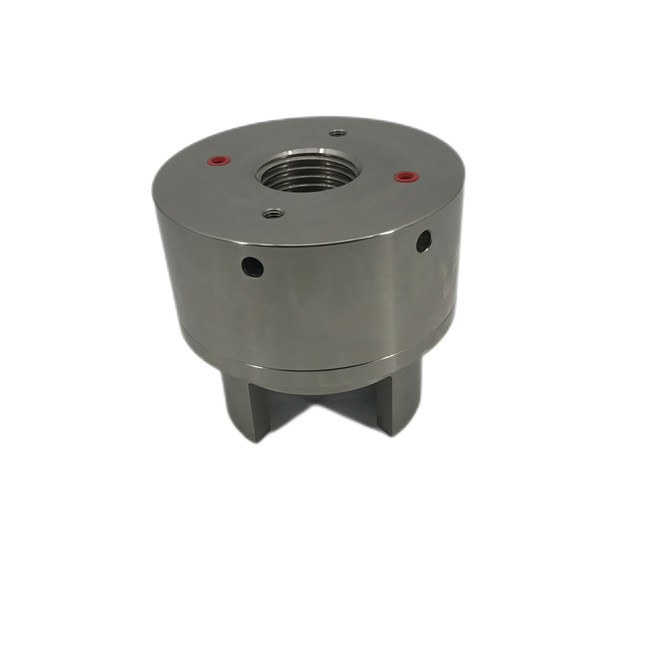

Spannwerkzeug des hydraulischen Bolzen-2200Bar

           Hydraulischer Bolzen-Spannzylinder-Art ES, einstufige hydraulische Bolzen-Bahre

Für

Bolzenspannzylinder mit einer Kolbenfläche und automatischer Kolbenrückkehr für hohe weglaufende Zyklen. Für Anwendungen mit axial begrenztem und radial freiem Raum.

Art ES (einstufig)

Kurzer u. breiter Entwurf für radial die offenen aber begrenzten vertikalen Freigabenanwendungen

Standardbereich

Entwurf für Bolzenqualität 10,9: M16 zu M150

Entwurf für Bolzenqualität 8,8: M16 zu M110

Nach Maß

Entwurf für Bolzenqualität 12,9: M20 zu M560

Entwurf für Bolzenqualität 14,9: M20 zu M560

Spezielle Spannzylinder, fertigt von Bolzenqualität 4,8, 8,8 kundenspezifisch an, oder 12,9 oder andere Bolzenqualitäten sind auf Anfrage verfügbar.

Sechskant-Muttern

ISO 4032: Sechskant-Muttern (ehemaliger LÄRM 934)

LÄRM 2510-5: Sechskant-Muttern

En 14399-4: Fähige Bolzenverbindungen der hochfesten vor Spannung für den Stahlbau (ehemaliger LÄRM 6915)

Schwere Sechskantmuttern

Sechskant-Muttern entsprechend Kundenentwürfen

Rundmütter:

Rundmütter mit Radialloch

Rundmutter mit Mittellöchern

Rundmütter Effektivwert /RMZ

Rundmutter

Rundmütter entsprechend Kundenentwürfen

Produktbeschreibung der Bolzen-Spannzylinderart ES

Benutzen Sie einen Handdrehmomentschlüssel oder Batterienussschlüssel, um den Bolzenspannzylinder auf den Bolzen festzuziehen.

Der berechnete Druck wird durch die ALS-Hochdruckpumpe erzeugt. Dieses produziert Drehung-freie und Reibung-freie Verlängerung des Bolzens. Der hydrostatische Druck an der Pumpe ist zur Vorspannung des Bolzenspannzylinders proportional, der auf den Bolzen zugetroffen wird.

Wenn Druck erreicht wird, ziehen Sie die Nuss mit einem Handdrehmomentschlüssel fest, um Drehmomentertrag zu steuern.

Unsere chinesischen Änderungen und Änderungen sind reserviert. Fühlen Sie sich frei, mit uns für einen einzelnen Entwurf oder eine weitere Information in Verbindung zu treten.

Verfügbar in den Standard- oder kundenspezifischen Modellen, irgendeiner Anwendung entsprechen. Arbeiten mit der Hand, Luft oder elektrischen Pumpenarten.
